一文看懂多層PCB電路板的工序流程

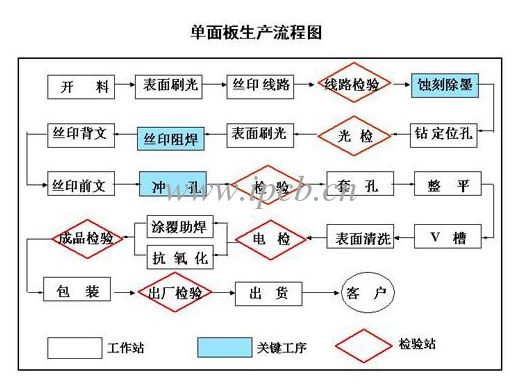

       ①去除外表的油污，雜質等污染物；

　　②增大銅箔的比外表，因此增大與天然樹脂接觸平面或物體表面的大小，有幫助于天然樹脂充分廓張，形成較大的接合力；

　　③使非極性的銅外表成為帶極性CuO和Cu2O的外表，增加銅箔與天然樹脂間的極性鍵接合；

　　④經氧氣化的外表在高溫下不受潮氣的影響，減損銅箔與天然樹脂分層的概率。

　　⑤內層線路做好的扳手一定要通過黑化或棕化后能力施行層壓。它是對內層扳手的線路銅外表施行氧氣化處置。普通生成的Cu2O為紅色、CuO為黑色，所以氧氣化層中Cu2O為主稱為棕化、CuO為主的稱為黑化。

       1.層壓是借助于B-階半固化片把各層線路粘結成群體的過程。這種粘結是經過界面上大分子之間的互相廓張，滲透，繼續往前萌生互相交織而成功實現。階半固化片把各層線路粘結成群體的過程。這種粘結是經過界面上大分子之間的互相廓張，滲透，繼續往前萌生互相交織而成功實現。

　　2.目標：將失散的多層電路板與黏合片一塊兒遏抑成所需求的層數和厚度的多層電路板。

　　①排字將銅箔，黏合片（半固化片），內層板，不銹鋼，隔離板，牛皮黃紙，外層鋼板等材料按工藝要求重疊。假如六層以上的板還需求預排字。將銅箔，黏合片（半固化片），內層板，不銹鋼，隔離板，牛皮黃紙，外層鋼板等材料按工藝要求重疊。假如六層以上的板還需求預排字。

　　②層壓過程將疊好的電路板送入真空熱壓機。利用機械所供給的熱量，將天然樹脂片內的天然樹脂熔化，借以粘合基板并補充窟窿眼兒。

　　③層壓對于預設擔任職務的人來說，層壓首先需求思索問題的是對稱性。由于扳手在層壓的過程中會遭受壓力和溫度的影響，在層壓完成后扳手內還會有應力存在。因為這個假如層壓的扳手兩面翹棱均，那兩面的應力就不同，導致扳手向一面屈曲，大大影響PCB電路板的性能。科友電路專業出產高精確多層電路板，產品廣泛應用于：LCD液態晶體板塊、通信設施、攝譜儀儀表、工業電源、數字、醫療電子、工控設施、LED模組/板塊、電力能量物質、交通運送、科學教育開發、交通工具、航天航空等高新技術領域。咨詢熱線：鐘小姐

　　額外，就算在同一最簡單的面，假如布銅散布翹棱均時，會導致各點的天然樹脂流動速度不同，這么布銅少的地方厚度便會稍薄一點，而布銅多的地方厚度便會稍厚一點。為了防止這些個問題，在預設時對布銅的平均性、疊層的對稱性、盲埋孔的預設安置等等多方面的因子都務必施行周密考率。

　　目標：將貫通孔金屬化。

　　①電路板的基材是由銅箔，玻璃纖維，環氧氣天然樹脂組成。在制造過程中基材鉆孔后孔壁剖面就是由以上三局部材料組成。

　　②孔金屬化就是要解決在剖面上遮蓋一層平均的，耐熱沖擊的金屬銅。孔金屬化就是要解決在剖面上遮蓋一層平均的，耐熱沖擊的金屬銅。

　　③流程分為三個局部：一去鉆污流程，二化學沉銅流程，三加厚銅流程（全板電鍍銅）。

　　孔的金屬化牽涉到到一個有經驗的概念，厚徑比。厚徑比是指板厚與孔徑的比率。，厚徑比。厚徑比是指板厚與孔徑的比率。當扳手不斷變厚，而孔徑不斷減鐘頭，化學yao水越來越難進入了鉆孔的深處，固然電鍍設施利用振蕩、增大壓力等等辦法讓yao水得以進入了鉆孔核心，可是液體濃度差導致的核心鍍層偏薄還是沒有辦法防止。這特殊情況顯露出來鉆孔層微開路現象，當電壓加大、扳手在各種卑劣事情狀況下受沖擊時，欠缺畢露，導致扳手的線路斷路，沒有辦法完成指定的辦公。

　　所以，預設擔任職務的人需求趁早的理解電路板廠家的工藝有經驗，否則預設出來的PCB電路板就很難在出產上成功實現。需求注意的是，厚徑比這個參變量不止在通孔預設時務必思索問題，在盲埋孔預設時也需求思索問題。

　　外層圖形轉移與內層圖形轉移的原理相差無幾，都是使用感光的干膜和照相的辦法將線路圖形印到扳手上。外層干膜與內層干膜不一樣在于：

　　①假如認為合適而使用減成法，那末外層干膜與內層干膜相同，認為合適而使用負片做板。扳手上被固化的干膜局部為線路。去掉沒固化的膜，通過酸性腐刻退回膜，線路圖形由于被膜盡力照顧而留在板上。
