電路板工藝流程
以下就歸納一點通 用的差別方法,來簡單紹介PCB的分類以及它的制作方法基本內部實質意義PCB生產工藝流程

一．目標：
將大片板材割切成各種要求規格的小塊板材。

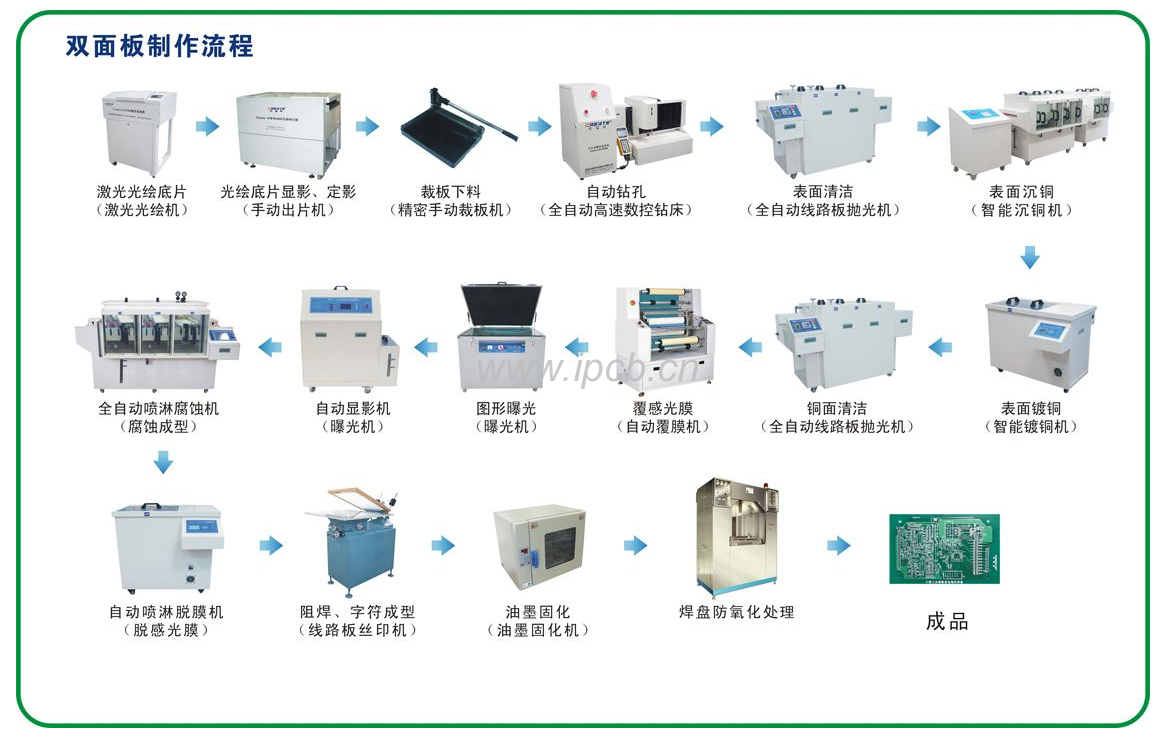

二．工藝流程：

三、設施及效用：
1．半自動開料機：將大料割切開成各種細料。
2．磨圓角機：將板角塵端都磨圓。
3．洗板機：將板機上的粉塵雜質洗整潔并風干。
4．焗爐：爐板，增長板材牢穩性。
5．字嘜機；在板邊打字嘜作標記。

四、操作規范：
1．半自動開料機開機前查緝設定尺寸，避免開錯料。
2．內層板開料后要注意加標記作別橫豎料，切勿沒秩序。
3．運輸板需戴手套兒，謹慎輕放，避免擦花板面。
4．洗板后須留意板面有無水漬，嚴禁帶水漬焗板，避免氧氣化。
5．焗爐開機前查緝溫度設定值。

五、安全與環保注意事情的項目：
1．開料機開機時，手勿伸進機內。
2．紙皮等易燃品勿放在焗爐旁，避免火災。
3．焗爐溫度設定禁止超規定值。
4．從焗爐內取板須戴石棉手套兒，并須等板冷卻后才可取板。
5．用廢的物料嚴明按MEI001規定的辦法處置，避免污染背景。

七、切板
1. 設施：手動切板機、銑靶機、CCD打孔機、鑼機、磨邊機、字嘜機、測厚儀；
2. 效用：層壓板外形加工，開始階段的成形；
3. 流程： 拆板 → 點點畫線 → 切大板 → 銑銅皮 → 打孔 → 鑼邊成形 → 磨邊 → 打字嘜 →測板厚
4. 注意事情的項目：
 a.    切大板切斜邊；
 b.    銑銅皮進單元；
 c.    CCD打歪孔；
 d.    板面刮花。

八、環保注意事情的項目：
 1、出產中萌生的各種廢邊料如P片、銅箔由出產部使聚在一起回倉；
 2、內層成形的鑼板粉、PL機的鉆屑、廢邊框等由出產部收回倉斥賣；
 3、其他各種拋棄不用物如皺紋兒膠紙、廢粘塵紙、廢布碎等放入垃圾桶內由保潔工收走。廢手套兒、廢口罩等由出產部回倉。
 4、磨鋼板拉所萌生的廢水不可以直接排放，要經過廢水排放管道排至廢水部經其無壞處置后方可排出。
