沉銅&板電

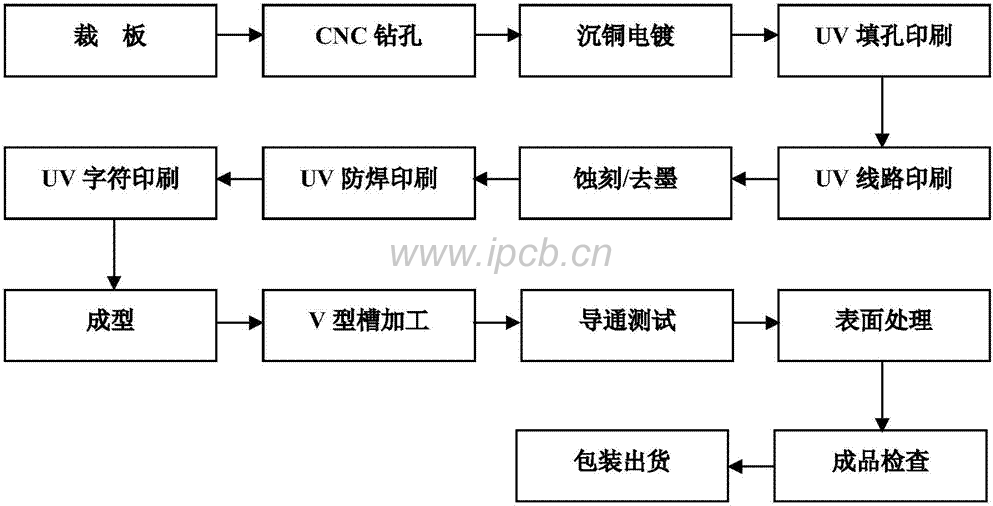

一、工藝流程圖：

二、設施與效用。

1．設施：除膠渣（desmear）、沉銅（PTH）及板電（PP）三合二分之一自動出產線。
2．效用：本工序是繼內層壓板、鉆孔后經過化學鍍辦法，在已鉆孔板孔內淤積出一層薄薄的高疏密程度且精細周密的銅層，而后經過全板電鍍辦法獲得一層0.2~0.6mil厚的通孔導電銅（略稱一次銅）。

三、辦公原理

在通過日子化、加速等相應步驟處置后，孔壁上非導體外表已平均散布著有催化活性的鈀層，在鈀金屬的催化和堿性條件下，甲醛會離解（氧氣化）而產活著回來原性的氫。
HCHO+OH-   Pd催化  HCOO  +H2↑繼續是銅離子被恢復:Cu2+ + H2 + 2OH-  → Cu + 2H2O上面所說的析出的化學銅層,又可作自我催化的基地,使Cu2+在已催化的基礎上被恢復成金屬銅,因為這個層出不窮完成要求之化學銅層。

四、安全及環保注意事情的項目

1．添加藥水兒操作時務必佩帶耐鏹水烈性堿的膠手套兒，防毒遮擋面部的東西，防備保護眼罩、防備保護口罩、耐鏹水烈性堿的辦公鞋、辦公圍裙等相應安全勞保用品。
2．藥水兒排放應做相應的處置，該回收再利用的要回收，充分利用再生資源同時達到國標排放標準。
3．沉銅拉空氣中包括NO、NO2、HCHO等非常刺激性有毒氣體，廠房辦公擔任職務的人須戴好相應勞保用品，廠房抽氣應全天開啟。
4． 常常注意查緝藥水兒液位是否正常（合乎槽內液位指使）。
5． 常常注意扼制面板上溫度指使及過淋循環泵是否正常。
6． 每每開動沉銅線前，第1缸先做板起動，若長一段時間來做板，在還原出產時需先虛偽板拖缸。
7． 沉銅缸務必常常鼓動，全部藥液缸務必維持保潔，防止塵土等污染。
8． 出產中加意逆光測試，發覺逆光不正常時立刻剖析調試。
9． 常常查緝搖動、半自動加藥、再生裝置、火牛等是否運行良。

外層干菲林

一、原理

在板面銅箔外表上貼上一層明膠（干膜），而后經過黃菲林施行對位暴光，顯影后形成線路圖形。

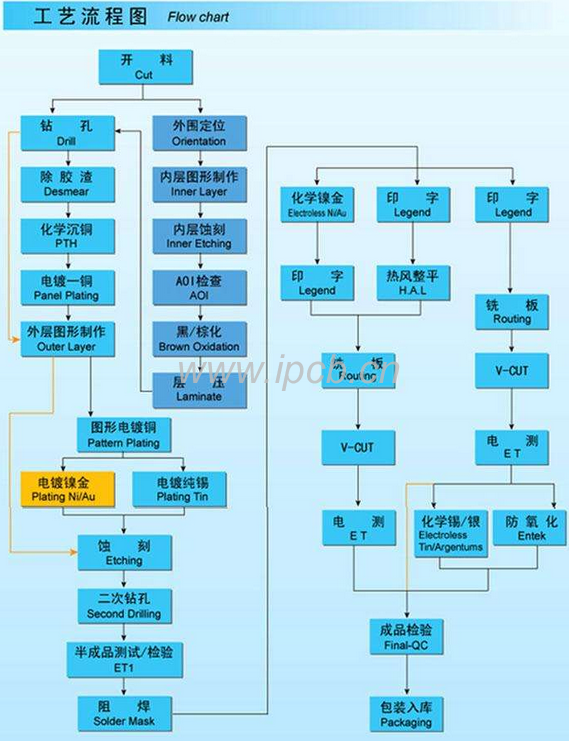

二、工藝流程圖：
